Creación del Mapa y Chunks de Pantalla ​

El mapa de cada fase define la distribución física de los bloques del escenario, las colisiones y la posición de todos los objetos y entidades.

TIP

Recomendación para no empezar de cero: En lugar de configurar un mapa vacío desde cero, te recomendamos descargar el Proyecto Base de Ejemplo (.ZIP), que ya incluye un mapa de ejemplo perfectamente estructurado listo para editar.

1. Dimensiones Nativas por Consola ​

El procesador de vídeo VDP utiliza patrones de 8×8 píxeles. Según la consola de destino, el tamaño de cada pantalla individual (chunk) varía:

PlataformaResolución ActivaChunk de Mapa (Área de Juego)HUD (Marcador Fijo)
SEGA Master System (maps.tmx)256×192 px32 columnas × 22 filas (32×22 tiles)Filas 22 y 23 (32×2 tiles)
SEGA Game Gear (maps_gg.tmx)160×144 px20 columnas × 16 filas (20×16 tiles)Filas 16 y 17 (20×2 tiles)

NOTE

Cada fase puede componerse de una sola pantalla estática o de múltiples pantallas conectadas en horizontal formando un nivel con scroll continuo por hardware a 60 FPS.

2. Creación en el Editor de Mapas Integrado ​

Si utilizas el Editor de Mapas Integrado de SMS Game Maker Studio:

  1. Abre el mapa pulsando «🗺️ Abrir Mapa» en la tarjeta de la fase.
  2. Alrededor del lienzo del mapa encontrarás los botones interactivos de habitación:
    • ➕ Izquierda / ➖ Izquierda
    • ➕ Derecha / ➖ Derecha
    • ➕ Arriba / ➖ Arriba
    • ➕ Abajo / ➖ Abajo
  3. Al hacer clic en ➕, el editor añade automáticamente una pantalla completa (de 32×22 en SMS o 20×16 en Game Gear) preservando intactos los tiles y objetos existentes.
  4. Guarda los cambios con Ctrl + S o el botón «Guardar».

3. Creación Manual en Tiled Map Editor ​

Si prefieres crear un mapa nuevo desde cero en Tiled:

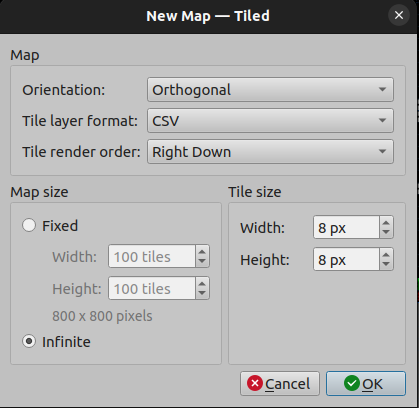

  1. Menú Archivo ➔ Nuevo ➔ Nuevo Mapa.
  2. Parámetros de inicialización:
    • Orientación: Ortogonal.
    • Formato de capa de patrones: CSV.
    • Orden de renderizado: Right Down (Hacia la derecha y hacia abajo).
    • Tamaño del patrón: 8×8 píxeles.
    • Tamaño del mapa: Fijo (ej. Ancho: 64, Alto: 22 para 2 pantallas horizontales) o Infinito.

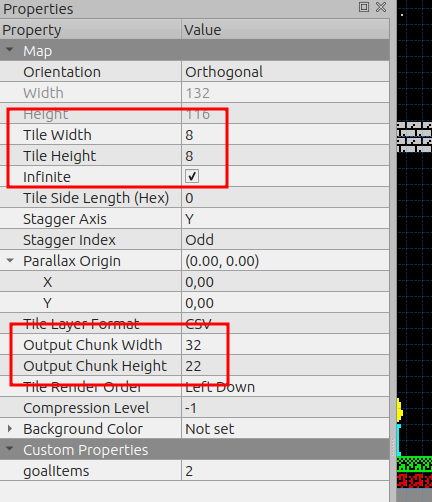

  3. En Propiedades del Mapa:
    • Si usas chunks: Configura Output Chunk Width en 32 (o 20 para GG) y Output Chunk Height en 22 (o 16 para GG).
  4. Asocia el proyecto de tipos abriendo maps.tiled-project para tener disponibles todas las clases personalizadas (ZXSGMEnemy, ZXSGMPointer, platform, mainCharacter, etc.).
